Aug 06, 2026
A hydraulische Plattenwalzmaschine Formt ein flaches Metallblech in eine gekrümmte oder zylindrische Form, indem es die Platte zwischen rotierenden Walzen hindurchführt, während Hydraulikzylinder einen gleichmäßigen, einstellbaren Druck ausüben, um das Material bei jedem Durchgang ein wenig zu biegen. Die Oberwalze (oder die Seitenwalzen, je nach Ausführung) wird durch hydraulische Kraft nach unten oder innen gedrückt und nicht durch Zahnräder oder Schrauben, sodass der Bediener die Biegekraft in Echtzeit fein einstellen und diesen Druck über die gesamte Länge der Platte konstant halten kann.

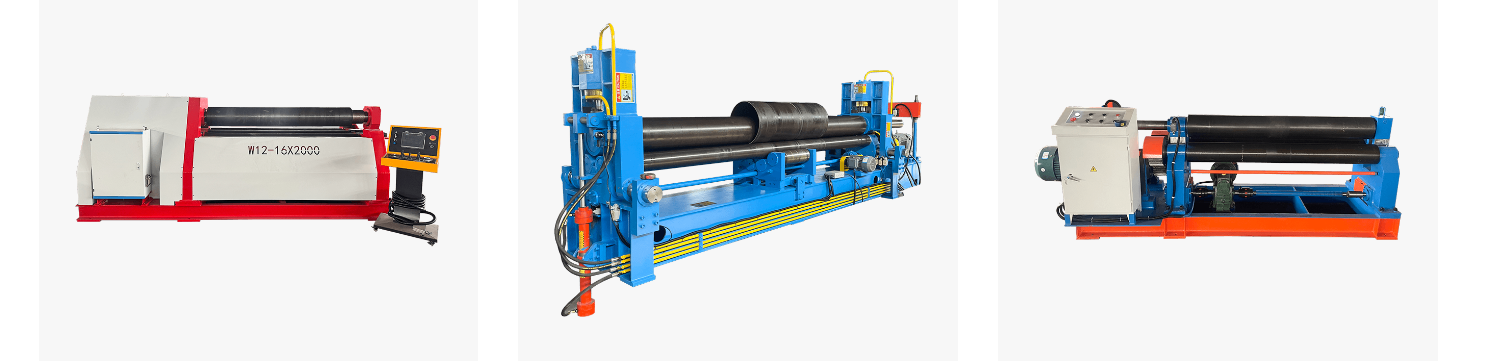

Dies ist das Funktionsprinzip fast jeder Maschine, die heute als vermarktet wird Stahlplattenwalzmaschine , Hydraulische Blechbiegemaschine , oder 4-Walzen-Plattenwalzmaschine , egal ob es in einer kleinen Metallverarbeitungswerkstatt steht oder als Hochleistungs-Plattenwalzmaschine auf einer Werftproduktionslinie. In den folgenden Abschnitten wird der Prozess Schritt für Schritt erläutert, die gängigen Walzenkonfigurationen verglichen und erläutert, wie sich Materialtyp, Plattendicke und Walzenanordnung auf das Endergebnis auswirken.
| Funktion | 3-Walzen-Plattenwalzmaschine | 4-Walzen-Plattenwalzmaschine |
|---|---|---|
| Vorbiegeschritt | Benötigt oft einen separaten Durchgang oder eine separate Vorrichtung | Eingebaut in den Rollzyklus |
| Tellerumdrehen erforderlich | Manchmal bei asymmetrischen Designs | Wird selten benötigt |
| Typischer Anwendungsfall | Allgemeine Werkstattfertigung | Präzision und Wiederholproduktion |
Jeder Plattenwalzmaschine Unabhängig davon, wie viele Rollen es verwendet, beruht es auf der gleichen Grundidee: Drei oder mehr Kontaktpunkte drücken die Platte aus einer geraden Linie und zwingen das Metall auf kontrollierte Weise über seine Streckgrenze hinaus, sodass es eine dauerhafte Kurve annimmt, anstatt flach zurückzufedern. Bei einer hydraulischen Maschine kommt die Kraft hinter diesem Druck von ölbetriebenen Zylindern und nicht von einer mechanischen Schraube, weshalb hydraulische Konstruktionen im Allgemeinen einfacher in der Mitte des Zyklus feinabgestimmt werden können.
Stellen Sie sich vor, dass die Platte auf zwei unteren Stützrollen ruht, während eine obere Rolle dazwischen drückt. Während die Platte vorwärts und rückwärts bewegt wird, senkt sich die Oberwalze allmählich in kleinen Schritten ab, wodurch die Krümmung bei jedem Durchgang enger wird. Der Hydraulikzylinder, der die Oberwalze hält, hält die Abwärtskraft konstant, selbst wenn sich der Plattenwiderstund in der Nähe der Kanten ändert. Dies ist einer der Gründe dafür, dass hydraulische Systeme tendenziell eine gleichmäßigere Kurve über die Plattenbreite erzeugen als eine rein mechanische Anordnung.
Durch das Hinzufügen einer vierten Rolle oder das horizontale Verschieben der Seitenrollen anstelle nur des vertikalen Verschiebens der oberen Rolle ändert sich die Handhabung der Plattenkanten. Dies ist der wichtigste technische Unterschied zwischen den in den nächsten Abschnitten behandelten Rollenkonfigurationen und hat direkten Einfluss darauf, wie viel flaches, abgerolltes Material nach dem Formen an den Plattenenden verbleibt.
Ein typisches CNC-hydraulische Plattenwalzmaschine besteht aus einem relativ kleinen Satz zusammenarbeitender Teile. Wenn Sie verstehen, was die einzelnen Teile bewirken, ist es viel einfacher, ein Maschinenspezifikationsblatt zu lesen oder ein Rollproblem in der Werkstatt zu beheben.
Vereinfachter struktureller Aufbau einer hydraulischen 4-Walzen-Blechwalzmaschine, der Übersichtlichkeit halber isometrisch dargestellt
Sobald ein Blech geladen ist, durchläuft eine hydraulische Blechwalzmaschine eine ziemlich gleichmäßige Abfolge, unabhängig davon, ob es sich um eine kompakte Werkstatteinheit oder eine große Maschine handelt Hochleistungs-Blechwalzmaschine Umgang mit Baustahl.
Bei einer manuellen Maschine beurteilt der Bediener jeden Durchgang anhand des Auges und durch Messung des Spalts; auf einem CNC-hydraulische Plattenwalzmaschine Die Rollenpositionen und Druckziele werden im Voraus programmiert, sodass Wiederholungsteile weniger Abweichungen von Stück zu Stück aufweisen.
Die meisten Käufer recherchieren nach einem Hydraulische Plattenwalzmaschine Am Ende vergleichen wir Drei- und Vier-Rollen-Layouts, da beide weit verbreitet sind und jeweils für ein anderes Produktionsmuster geeignet sind.
| Konfiguration | Wie es die Platte verbiegt | Am besten geeignet für |
|---|---|---|
| 2 Rollenen | Das Blech wird auf einer Presse vorgebogen und dann um eine angetriebene Rolle gewickelt | Dünnes Blech, leichte Verarbeitung |
| 3 Rollenen, asymmetrisch | Die Oberwalze bewegt sich zwischen zwei festen Unterwalzen nach unten | Allgemeine Werkstatt- und Reparaturarbeiten |
| 3 Rollen, doppelter Druck | Beide unteren Rollen bewegen sich, um das Blech einzuklemmen und vorzubiegen | Stahlfertigung mit mittlerem Volumen |
| 4 Roll | Ober- und Unterwalzen richten sich vertikal aus, Seitenwalzen bewegen sich horizontal | Präzisionszylinder, Wiederholungsproduktion, schwere Plattenwalzmaschinenaufgaben |
Veranschaulichender Wert für die Bequemlichkeit des Vorbiegens nach Rollenkonfiguration, Skala von 1 bis 10, höher bedeutet, dass weniger separate Vorbiegearbeiten erforderlich sind
A Stahlplattenwalzmaschine ist nicht auf eine einzelne Metallart beschränkt. Die wichtigste Variable, die sich von Material zu Material ändert, ist der Widerstand, den die Platte beim Biegen bietet, was sich wiederum darauf auswirkt, wie viele Durchgänge erforderlich sind und wie viel hydraulische Kraft die Maschine aushalten muss.
Veranschaulichender relativer Verformungswiderstand nach Materialtyp, basierend auf dem typischen Biegeverhalten der Walze, keine feste Messung
Dickere Bleche benötigen einen größeren Walzendurchmesser und mehr Durchgänge, um die gleiche Krümmung wie dünneres Material zu erreichen, da sich die Außenfaser eines dicken Blechs weiter dehnen muss, um der Biegung zu folgen. Aus diesem Grund ist eine Maschine mit einer bestimmten Bewertung ausgestattet Plattenwalzmaschine capacity listet sowohl eine maximale Dicke als auch einen passenden minimalen Rollendurchmesser auf und warum das Schieben einer Platte in die Nähe der oberen Dickengrenze normalerweise bedeutet, dass die Vorschubgeschwindigkeit verlangsamt wird und leichtere, häufigere Durchgänge durchgeführt werden müssen.
Typisches Verhältnis zwischen der Dicke des Kohlenstoffstahlblechs und den erforderlichen Walzgängen zur Herstellung eines Standardzylinders, nur allgemeiner Leitfaden
Wenn sich die meisten Ihrer Arbeiten am oberen Ende einer Maschine befinden, die für die Beanspruchung einer Walzmaschine mit maximaler Blechdicke ausgelegt ist, müssen Sie mit längeren Zykluszeiten rechnen, da die letzten paar Millimeter der Kapazität immer mehr Durchgänge erfordern als die Mitte des Bereichs. Käufer, die regelmäßig dicke Strukturplatten walzen, neigen dazu, die Größe auf die nächsthöhere Rahmengröße zu erhöhen, anstatt eine kleinere Maschine an ihrer absoluten Belastungsgrenze laufen zu lassen.
Die Wahl zwischen einer hydraulischen Plattenwalze und einer mechanischen Konstruktion hängt davon ab, wie die Biegekraft erzeugt und gesteuert wird. Mechanische Maschinen bewegen die Oberwalze mit einer motorgetriebenen Schraube oder einem Getriebesatz, der unkompliziert ist, sich aber in festen Schritten verstellen lässt. Hydraulische Maschinen verwenden Öldruck, der eine kontinuierliche Feineinstellung ermöglicht und es dem System ermöglicht, eine eingestellte Kraft beizubehalten, selbst wenn der Plattenwiderstand über die Breite leicht variiert.
Veranschaulichender Vergleich: Der dunkelblaue Bereich stellt hydraulische Maschinen dar, der hellere blaue Bereich stellt mechanische Maschinen dar, beide auf einer allgemeinen 5-Punkte-Skala
Hydraulische Maschinen bieten im Allgemeinen einen Vorteil in Bezug auf Präzisionssteuerung und Kraftkonstanz, weshalb sie dominieren Hersteller von CNC-Plattenwalzmaschinen Segment, das auf die Wiederholungsproduktion ausgerichtet ist. Für leichtere, einfachere Arbeiten, bei denen die Feineinstellung des Drucks weniger wichtig ist, können mechanische Maschinen immer noch sinnvoll sein. Keines der Designs ist allgemeingültig, die richtige Wahl hängt vom Plattendickenbereich, der Chargengröße und dem Automatisierungsgrad des Arbeitsablaufs ab.
Da das Plattenwalzen flaches Material in gebogene Strukturformen umwandelt, kommt die Ausrüstung überall dort zum Einsatz, wo eine Werkstatt Zylinder, Kegel oder Bogenabschnitte statt flacher Platten benötigt.
| Industrie | Typische Walzteile |
|---|---|
| Schiffbau | Rumpfabschnitte, gebogene Beplattung |
| Druckbehälter und Tanks | Zylindrische Schalen, Lagertankringe |
| Wind- und Versorgungstürme | Turmabschnitte mit großem Durchmesser |
| Bau und Architektur | Gebogene Fassadenplatten, gewölbte Stützen |
| Allgemeine Stahlverarbeitung | Rohrabschnitte, Kanäle, kundenspezifische Halterungen |
In allen oben genannten Fällen befindet sich die Blechwalzmaschine am Anfang der Produktionslinie, da die gewalzte Form normalerweise fertiggestellt werden muss, bevor mit dem Schweißen, Beschichten oder Zusammenbauen fortgefahren werden kann.
Ein nützlicher Leitfaden zur Auswahl einer Blechwalzmaschine beginnt mit den Teilen, die Sie tatsächlich produzieren müssen, und nicht mit dem Datenblatt der Maschine. Gehen Sie die folgenden Faktoren der Reihe nach durch.
| Faktor | Was zu überprüfen ist |
|---|---|
| Maximale Plattendicke | Passend zu Ihrem dicksten regulären Job, nicht nur zum Durchschnitt |
| Plattenbreite oder Rollenlänge | Sollte Ihre breiteste Platte mit etwas Arbeitsspielraum abdecken |
| Rollenkonfiguration | 3 Rollen für allgemeine Arbeiten, 4 Rollen für weniger Vorbiegen und engere Toleranzen |
| Materialmix | Edelstahl und legierter Stahl erfordern mehr verfügbare Kraft als Weichstahl |
| Kontrollsystem | Manuell für geringe Mengen, CNC für Wiederholungsläufe und eine höhere Konsistenz |
| Losgröße und Wiederholbarkeit | Ein höheres Volumen begünstigt die Steuerung der CNC-hydraulischen Plattenwalzmaschine |
Sobald diese Faktoren mit Ihrem Produktionsplan abgeglichen werden, wird es viel einfacher, ein Kompaktprodukt zu vergleichen Hydraulische Plattenwalzmaschine gegen einen größeren Hochleistungs-Plattenwalzmaschine zu gleichen Bedingungen, da beide anhand des gleichen tatsächlichen Arbeitsaufwands und nicht anhand einer generischen Broschürenspezifikation beurteilt werden.
Die routinemäßige Beachtung dieser Punkte sorgt dafür, dass eine hydraulische Blechwalzmaschine innerhalb ihrer Nenntoleranz läuft und ungeplante Ausfallzeiten während geschäftiger Produktionszeiten reduziert werden.
Das Hinzufügen einer CNC-Steuerung zu einer hydraulischen Blechwalzmaschine ändert nicht das zugrunde liegende Biegeprinzip, sondern die Wiederholbarkeit dieses Prinzips von einem Teil zum nächsten. Ein programmierter Zyklus wendet jedes Mal die gleiche Walzenposition und Drucksequenz an, was vor allem bei Aufträgen mit engen Toleranzanforderungen von Charge zu Charge wichtig ist, wie z. B. Druckbehälterschalen oder Turmabschnitte, die sauber an der Schweißnaht ausgerichtet werden müssen.
Nantong Pacific CNC Machine Tool Co., Ltd mit Sitz in der Haian Economic and Technological Development Zone arbeitet mit Scheren-, Biege-, Walz- und hydraulischen Pressgeräten für Kunden im Schiffbau, im Baugewerbe, in der Edelstahlherstellung und verwandten Branchen. Als hydraulische Plattenwalzmaschine manufacturer and hydraulische Plattenwalzmaschine supplier Das Unternehmen bedient sowohl den Inlands- als auch den Exportmarkt und entwirft und produziert Maschinen in Standardserien sowie nicht standardmäßige Geräte, die auf einer bestimmten Produktionslinie basieren. Käufer vergleichen a Hersteller von CNC-Plattenwalzmaschinen B. für eine neue oder expandierende Fertigungsstätte, können gerne ihren Plattendickenbereich, ihre Breite und ihre typische Losgröße mitteilen, damit die Konfiguration an die tatsächliche Arbeitsbelastung und nicht an ein generisches Katalogmodell angepasst werden kann.
Es handelt sich um eine Metallumformmaschine, die flache Bleche mithilfe von Walzen, die von Hydraulikzylindern positioniert und gedrückt werden, in gekrümmte oder zylindrische Formen biegt und dem Bediener eine einstellbare, stetige Kontrolle über die Biegekraft ermöglicht.
Die Platte bewegt sich zwischen rotierenden Walzen hin und her, während die oberen oder seitlichen Walzen bei jedem Durchgang allmählich mehr Druck ausüben und die Krümmung Schritt für Schritt verschärfen, bis die Zielform erreicht ist.
Zu den gängigen Materialien gehören Kohlenstoffstahl, Edelstahl, Aluminium und legierter Stahl, wobei jedes Material ein anderes Gleichgewicht zwischen hydraulischer Kraft und Anzahl der Durchgänge erfordert.
Die Kosten hängen von Faktoren wie der Rollenkonfiguration, der maximalen Plattendicke, der Rollenlänge und dem Grad der CNC-Automatisierung ab. Daher fordern die meisten Käufer ein maßgeschneidertes Angebot basierend auf ihrer eigenen Plattengröße und ihrem Produktionsvolumen an.
Die Kapazität variiert je nach Maschinenrahmengröße, wobei leichtere Modelle für dünnere Bleche geeignet sind und Hochleistungs-Blechwalzmaschinenmodelle für dickere Strukturbleche gebaut sind. Daher sollten maximale Dicke und Rollenlänge immer anhand Ihres eigenen Materialbereichs überprüft werden.
Beginnen Sie mit Ihrer dicksten und breitesten regulären Platte und passen Sie dann die Rollenkonfiguration, die verfügbare hydraulische Kraft und den Steuerungstyp an Ihre typische Chargengröße an, wie im Abschnitt „Auswahlhilfe“ oben beschrieben.
Eine 3-Rollen-Maschine benötigt normalerweise einen separaten Vorbiegeschritt für die Plattenkante, während eine 4-Rollen-Maschine das Vorbiegen mithilfe ihrer horizontal verstellbaren Seitenrollen in den normalen Zyklus einbaut, was das Umdrehen und zusätzliche Handhabung reduziert.
Hydraulische Maschinen bieten im Allgemeinen eine feinere und gleichmäßigere Druckregelung, was Präzision und Wiederholungsproduktionsarbeiten erleichtert, während mechanische Maschinen immer noch eine praktikable Option für einfachere Arbeiten mit geringerem Volumen sein können.
