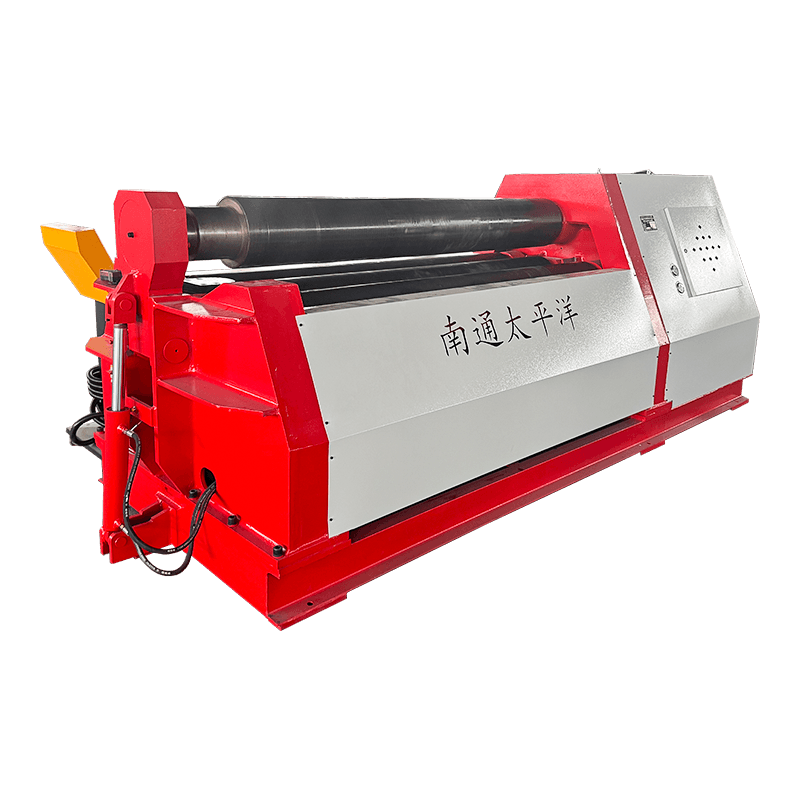

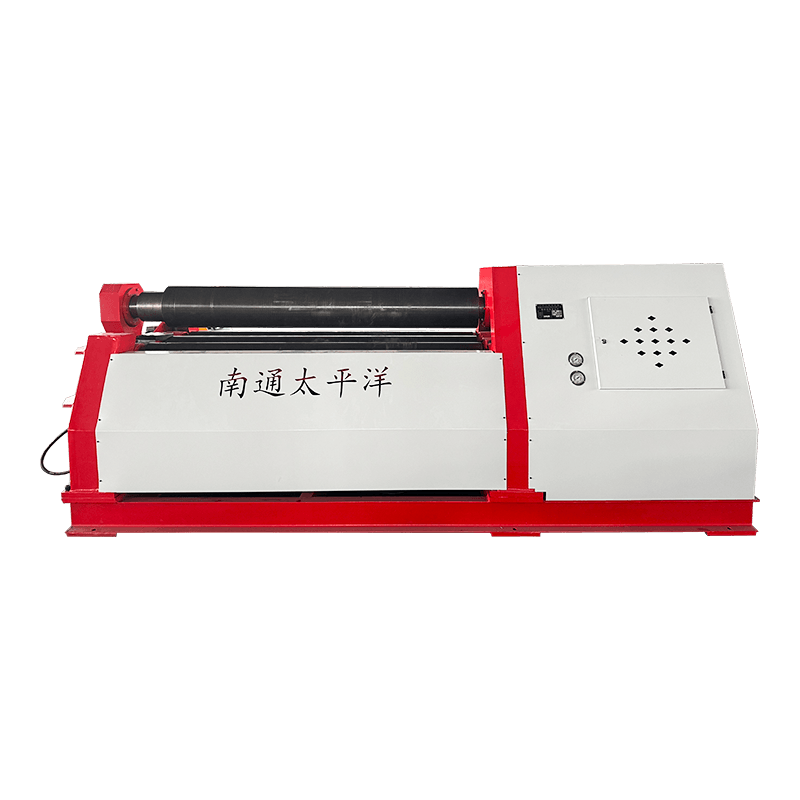

4-Walzen-Walzmaschine der Serie W12

Die 4-Walzen-Blechwalzmaschine der W12-Serie ist eine hocheffiziente hydraulische Blechbiegelösung, die zum Vorbiegen und Walzen von Metallplatten zu zylindrischen, konischen oder gebogenen Werkstücken entwickelt wurde. Diese Maschine wird häufig in der Druckbehälter-, Kessel-, Rohrleitungs- und Baustahlindustrie eingesetzt und das Vorbiegen und Formen in einen Arbeitsgang integriert, sodass keine zusätzliche Ausrüstung erforderlich ist.

Struktur und Funktionsprinzip
Die Maschine verfügt über eine Vier-Walzen-Konfiguration:
Die Oberwalze ist die Hauptantriebswalze, deren vertikale Bewegung von einem Hydraulikmotor gesteuert wird, um einen stabilen und kraftvollen Betrieb zu gewährleisten.
Die untere Rolle übt über einen Hydraulikzylinder eine Klemmkraft auf die Platte aus und sorgt so für einen festen Halt während des Umformvorgangs.
Die beiden Seitenrollen, die symmetrisch auf beiden Seiten der Unterrolle positioniert sind, bewegen sich entlang geneigter Führungsschienen. Sie werden von einem mechanischen System angetrieben, das aus Muttern, Schnecken und Hauptschrauben besteht und für kontrollierte seitliche Unterstützung und Formkraft sorgt.
Dieses Design ermöglicht das Vorbiegen beider Enden der Platte in einer einzigen Aufspannung, wodurch der Materialverbrauch reduziert und die Effizienz im Vergleich zu Drei-Walzen-Maschinen verbessert wird.

Hauptmerkmale
Einstufiges Umformen: Vorbiegen und Walzen können auf derselben Maschine durchgeführt werden, was Rüstzeit spart
Vollhydraulischer Antrieb: Reibungsloser Betrieb, hohe Steifigkeit und zuverlässige Spannkraft
Präzisionskontrolle: Optionales CNC-System zur automatischen Steuerung der Rollenpositionen zur Verbesserung der Wiederholgenauigkeit
Breite Materialkompatibilität: Geeignet für Platten aus Kohlenstoffstahl, Edelstahl, Aluminium und Legierungen
Einfache Bedienung: Benutzerfreundliches Bedienfeld mit manuellen und automatischen Modi

Anwendungen
Druckbehälter und Kessel
Rohrherstellung
Windturm- und Baustahlfertigung
Automobil- und Schiffbauindustrie

Anfrage

Produktbeschreibung

Spezifikationen

Modell

Dicke
aus gewickeltem Blech
(mm)

Maximales Vorbiegen
Dicke
(mm)

Breite von
gewickelte Platte
(mm)

Plattenertrag
Stärke
(MPa)

Durchmesser von
Oberwalze
(mm)

Hauptmotor
(KW)

Gewicht
(KG)

Insgesamt
Abmessungen
LXBXH
(mm)

W12-4X1500

1-4

3

1500

245

140

3

1800

2800X900X1100

W12-4X2000

1-4

3

2000

245

160

4

2600

3400X900X1100

W12-6X2000

1-6

5

2000

245

170

4

3200

3600X1100X1350

W12-6X2500

1-6

5

2500

245

190

5.5

3800

4000X1200X1400

W12-8X1500

1-8

6

1500

245

190

5.5

3100

3500X1100X1350

W12-8X2500

2-8

6

2500

245

220

7.5

3800

4300X1300X1600

W12-12X2000

3-12

10

2000

245

240

7.5

4800

3800X1300X1600

W12-12X2500

3-12

10

2500

245

260

11

5200

4350X1450X1700

W12-16X2000

3-16

12

2000

245

260

11

5800

4100X1500X1800

W12-16X2500

3-16

12

2500

245

280

11

7500

4950X1600X1980

W12-16X3000

3-16

12

3000

245

340

15

9500

5600X1800X2100

W12-20X2000

3-20

16

2000

245

280

11

7800

4350X1600X2000

W12-20X2500

3-20

16

2500

245

340

15

9200

5000X1800X2200

W12-25X2000

4-25

20

2000

245

340

15

9400

4350X2000X2500

W12-25X2500

4-25

20

2500

245

380

22

11000

5000X2200X2600

W12-25X3100

4-25

20

3100

245

420

30

16000

6000X2200X2700

Die in diesem Katalog enthaltenen Beschreibungen und Spezifikationen können ohne vorherige Ankündigung geändert werden.
